自动化设备使用拨片式快速切换机构

2021-07-313426

在机械设备上有很多情形须在运动物体超过某定点时,须做反转运动或阀门切换等动作。当需要很快速地做转换时,往往很费事。

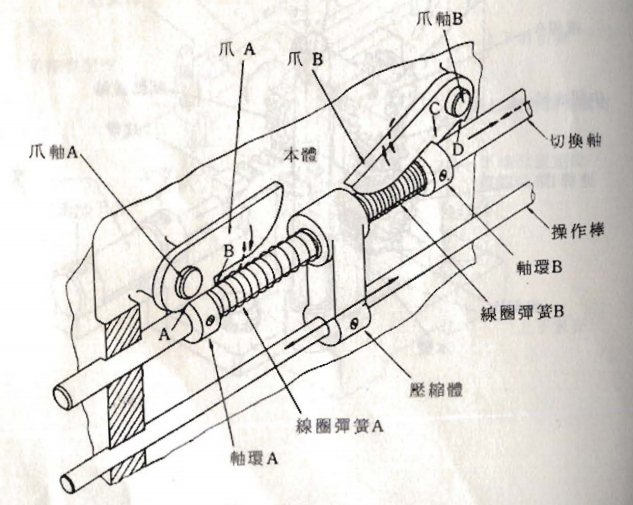

如图所示,操作棒由左向右慢速移动时,线圈弹簧B受到压缩,压缩体的上方碰到爪B的前缘,再慢慢地将爪B往上推升,爪B的C点脱离轴环B,此时,切换轴因压缩弹簧B的推力而快速地由左向右滑动,达到快速切换的动作。

轴环B会因爪B的D点的段差而停止,此时,轴环A移动到爪A的B点的段差而贴合。

操作棒由向左移动时,其动作与上相同。一般在A、B线圈弹簧强度的设计上采用1比3。

如图所示马达反转开关的切换、刹车的快速切换、皮带驱动自动机的移带器切换
